Padelio kortų jungtys ir jungiamosios detalės

Padelio aikštynų jungiamosios detalės yra techninės įrangos komponentai, skirti saugiai pritvirtinti grūdinto stiklo plokštes prie aikštelės konstrukcijos (rėmelių, stulpų ar kitų stiklo plokščių), tuo pačiu užtikrinant stabilumą, saugumą ir ilgaamžiškumą.

Akrilo jungtis padel Couts

• Mažo dydžio stačiakampė jungtis

Dydis: 160x50x10mm, Svoris: 87g, Angos dydis: 20x8,5mm (M8 varžtas) ; 20x10,5 mm (M10 varžtas); Atstumas tarp plyšių: 120 mm (tinka atstumas nuo skylės centro iki stiklo krašto apie 58 mm)

• Didesnio dydžio ovali jungtis

Dydis: 213x80x10mm; Svoris: 176g; Angos dydis: 18x12mm (M10 varžtai)

Atstumas tarp plyšių: 133 mm (tinka atstumas nuo skylės centro iki stiklo krašto 64 mm)

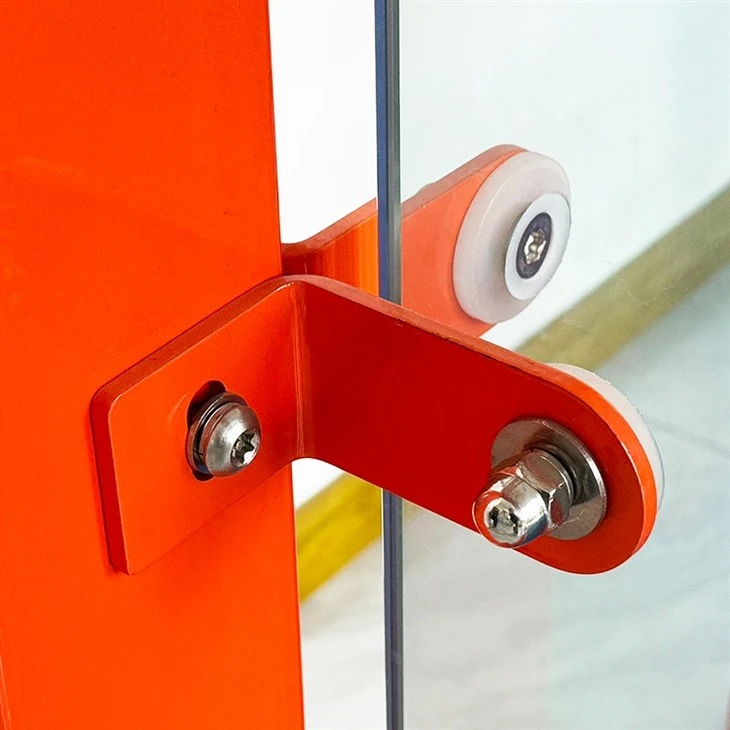

• 90 laipsnių jungtis

Dydis: L140x W140x T10mm; Angos dydis 60x10,5 mm (M10 varžtui)

60x8,5 mm (skirtas M8 varžtui); Stiklo storiui 10–12 mm;

ŠV. 226g/vnt

Tvirtinimo varžtų komplektas M8-30mm (5 dalys)

Įskaitant:

1 x M8-30 mm varžtas,

1x veržlė,

1 x SS304 plokščia poveržlė,

1 x spyruoklinė poveržlė,

1 x balta kūginė poliamido tarpinė

(žr. dešinįjį paveikslėlį)



• Naudojamas 10 mm/12 mm padelio kiemo stiklui su įgilinta anga 18/30 mm arba 20/30 mm

• medžiaga: SS304, išskyrus kūginę poliamido tarpinę

• ŠV ~29g/komplekt

Tvirtinimo varžtų komplektas M8-30mm (5 dalys)

Įskaitant:

1 x M8-30 mm varžtas,

1 x gaubtinė veržlė, 1 x SS304 plokščia poveržlė,

1 x spyruoklinė poveržlė, 1 x juoda kūginė poliamido tarpinė (žr. dešinįjį paveikslėlį)



• naudojamas 10mm/12mm padelio kiemo stiklui su įgilinta anga 18/30mm arba 20/30mm;

• medžiaga: SS304, išskyrus kūginę poliamido tarpinę

• ŠV ~29g/komplekt



Struktūrinės rėmo jungtys

Tai yra bet kurio padelio aikštelės aptvaro pagrindas:

Kampinės jungtys (3 ir 4 krypčių)- Sujunkite vertikalius stulpelius su horizontaliais bėgiais aikštės kampuose, užtikrindami tvirtumą labiausiai įtemptose{1}}taškose.

T-jungtys- Naudojamas vidurio-perimetro rėmo sankirtose, ypač ten, kur tarpiniai horizontalūs bėgiai susikerta su vertikaliais statramsčiais.

Kryžminės jungtys- Taikoma ten, kur susikerta vidiniai tvirtinimo elementai, įprasta galinės-sienos rėmuose.

Vamzdžių spaustukai / vamzdžių spaustukai- Sutvirtinkite vamzdines plienines dalis, dažnai naudojamas modulinėse kortų sistemose, kad jas būtų lengva surinkti ir išardyti.

Stiklo plokščių jungiamosios detalės

Padelio aikštelėse yra didelės grūdinto stiklo plokštės (paprastai 10–12 mm storio), kurioms reikalinga specializuota įranga:

Stiklo spaustukai/vorinės jungiamosios detalės- Taškas-taisymo sistemos, kurios sugriebia stiklo plokštę už jos kraštų ar paviršiaus, nereikalaujant viso rėmo, išlaikant švarią estetiką.

U-kanalo profiliai- Aliuminio arba plieno kanalai, tvirtai laikantys stiklo plokščių pagrindą ir šonus plieniniame rėme.

Guminės tarpinės ir neopreno trinkelės- Padėtas tarp stiklo ir metalo, kad sugertų vibraciją, išvengtų įskilimų ir šiluminei plėtrai.

Silikono sandarinimo siūlės- Naudojamas prie stiklo-su-stiklui ir stiklo-su-metalinėms sąsajoms, kad plokštės būtų atsparios oro sąlygoms ir sumažintų barškėjimą.
